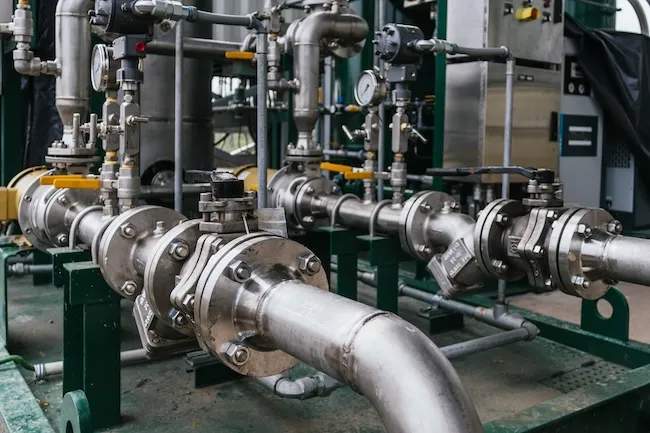

Що таке вібровставки та для чого вони потрібні
Трубопроводи прокладаються по різним місцевостям та під різними кутами, у ґрунтах різної щільності. Для забезпечення їхньої стабільної роботи під час монтажу використовують елементи, які допомагають запобігати деформаціям та витримувати коливання навантаження, температурних перепадів і впливу механічних факторів. Пристрій, який знімає вібрацію і шуми при гідравлічних ударах та різноманітних зміщеннях, називають вібровставкою.
Технічні характеристики та призначення вібровставки
Найчастішою причиною виникнення вібрації в трубопроводі буває його довжина або коливання діаметру використаних труб. Захисна вібровставка, інша назва якої – антивібраційний компенсатор, має вигляд невеликої гумової трубки з фланцем або муфтою по краях. Для виготовлення використовують гуму марок EPDM, PTFE та NBR різного ступеню жаростійкості та гнучкості. Для покращення міцності резини в корпус монтують сталеві корди. Еластичність та пружність виробу залежить від полімерних волокон. Загалом міцність й еластичність виробу гарантують стійкість і витривалість при різних умовах експлуатації: чи це високі температури, чи внутрішній тиск середовища.

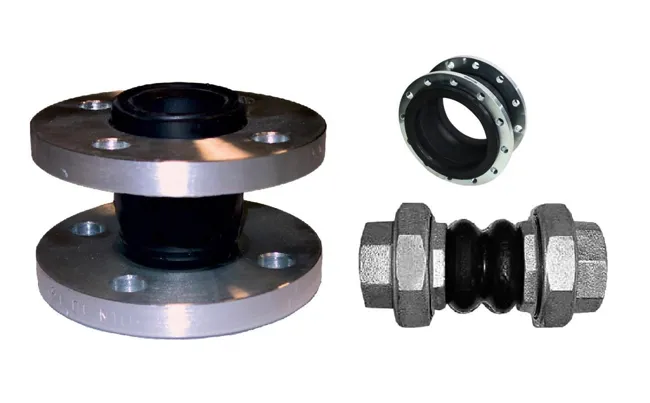

Технічні характеристики та призначення вібровставки / Фото: з відкритих джерел
Монтаж вібровставок дозволяє знизити ризик появи різних аварій та поривів на магістралі, а також:
- знизити шуми та нивелювати вібраційні хвилі;
- захистити зовнішнє обладнання від механічного впливу;
- зменшити гучність роботи насосів та іншого обладнання;
- підтримати герметичність з’єднань по усій довжині трубопроводу;
- компенсувати теплові розширення та зміщення трубопроводів, що виникають внаслідок змін температури;
- попередити гідравлічний удар.
Такі вироби мають численні переваги: невеликий розмір та вага, легкий та простий монтаж, мала вартість виробу, можливість застосування у місцях, де є великі зазори між двома частинами трубопроводу. Важливим параметром є стійкість до корозії. Метали, з яких зроблені фланці та муфти, мають антикорозійне покриття.
Види вібровставок за характеристиками
Всі вироби розподіляють за призначенням та конструкційними особливостями:
- для трубопроводів з гарячою водою;
- для холодного водопостачання;
- для магістралей з транспортування хімічних сполук – солей та різних розчинів.
За типом монтажу компенсаторів виділяють:
- фланцеві – кріпляться за допомогою фланців та витримують перепади температури від –10° до +100°С;
- муфтові – установлюють в місцях, де є перепади температур від –25° до +150°С.
Більшість компенсаторів може експлуатуватись у трубопроводах, тиск у яких не перевищує 16 бар. Підбирають необхідний пристрій для конкретних умов експлуатації. Від них залежить тип виробу та матеріал його виконання.
Установлюють компенсатори частіше в магістральних трубопроводах поряд з вмонтованим зовнішнім обладнанням, наприклад, насосом. Використання антивібраційних вставок дозволяє запобігти виникненню поривів та аварійних ситуацій, також значно продовжити термін експлуатації трубопроводів.
